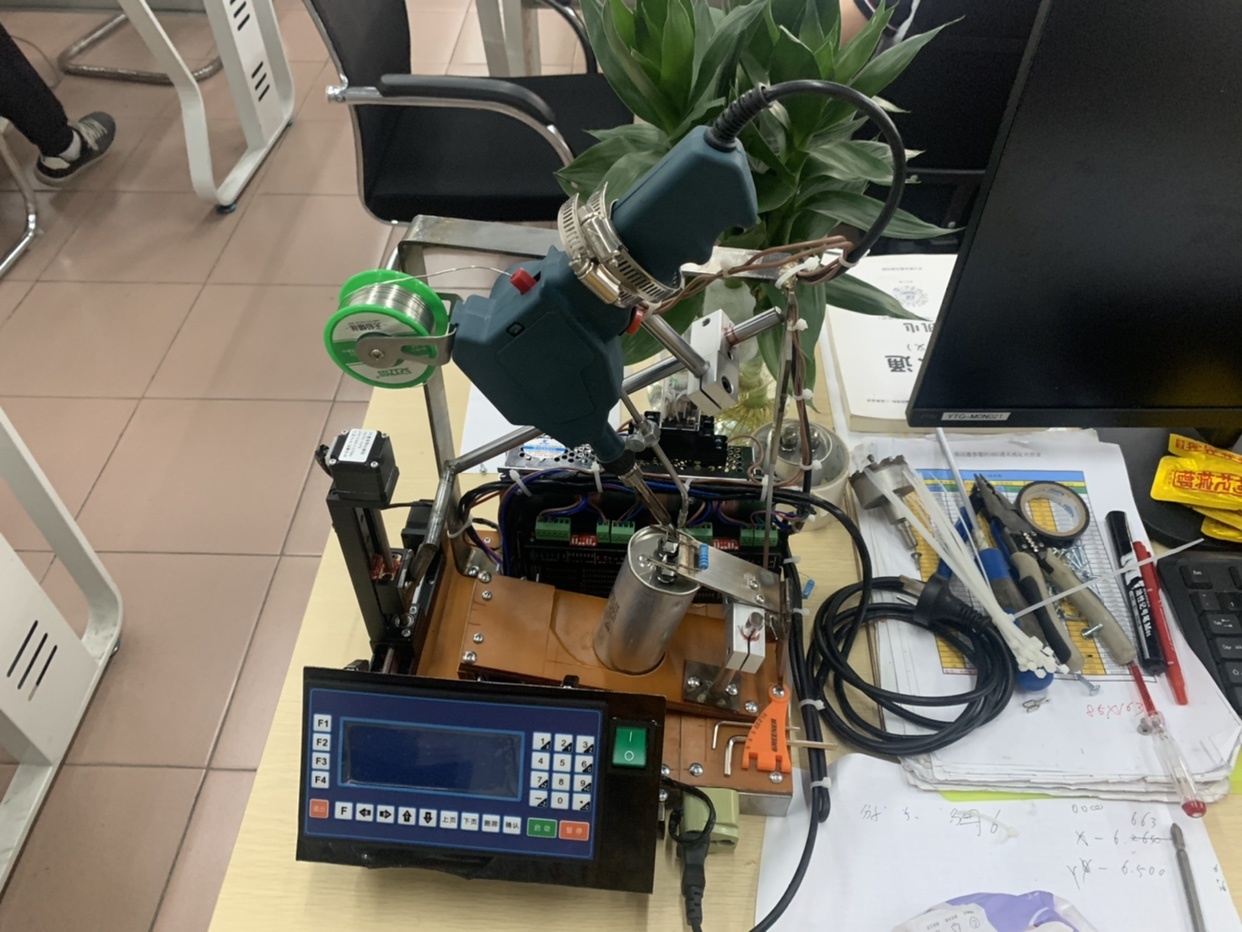

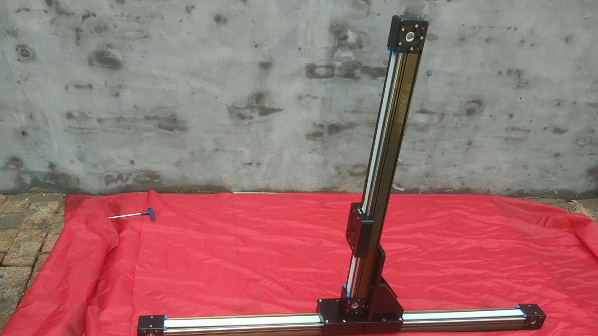

xz型模组的应用场景较为广泛，比如焊接、扫描都是可以使用到的，今天为大家介绍一下xz型模组配套产品的接线

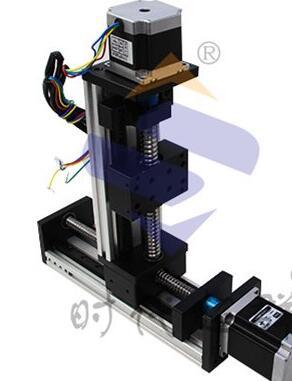

xz型一般配套2个电机、2个驱动器，1个双轴控制器，1个开关电源就可以了。以57电机配套的xz模组为例

接线方式如下：

1、电机接驱动器

57步进电机一般是4线，a a-b b-;对应的颜色是红绿黄蓝，接到驱动器a a-b b-上；

86步进电机的线序定义是：白绿蓝黑对应a a-b b-

一般电机上也是有线序定义的， 按照线序定义来接线就可以了。

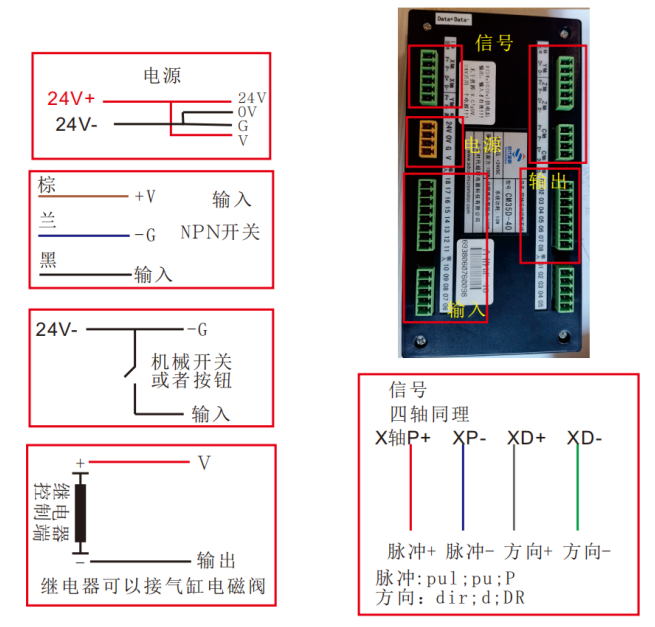

2、驱动器接控制器

驱动器和控制器是通过信号线来连接的，一般是脉冲 - 方向 -，4条线来连接即可，2个轴的线分别街道控制器x轴 和y轴对应的p p-d d-即可（p：脉冲d：方向）

3、驱动器和控制器供电：

一般57电机搭配dm542  cm35d-20双轴控制器，都是24v 供电的，按照驱动器、控制器的正负极接到开关电源上即可。
